設備類型，固液分離設備，過濾粉末活性炭效果甚佳。
本過濾器采用優質SUS304或SUS316L不銹鋼材料精細加工而成，由清華大學核工部設計，結構緊密，采用雙面網板，可作反沖處理，無殘液，作為膜分離精細過濾，根據流量需要可增加或減少層數等特點。
1、產品說明：
不銹鋼層疊式板框過濾器是新研發的一種層疊式精密液體固液分離過濾機，經我廠多年來生產過濾機的實踐經驗制造而成，具有單位空間內液體過濾面積大、速度快、流量大、效率高等特點。廣泛適用化工、制藥、啤酒、礦泉水、石油、環保等行業，對各類液體中微小雜質進行過濾、澄清、提取處理的新型設備。
本機采用SUS316L和SUS304優質不銹鋼材料制造，工藝制作精良，性能安全穩定，抗腐蝕，經久耐用，結構新穎，操作簡便，靈活節能，適應性強的多用途過濾設備。
本機內殼體與底盤形成封閉的內腔體，內腔體內有液體過濾裝置，穿過底盤的兩個原液體進入口和一個合格液排出口均與內腔體相連，過濾裝置包含多層重疊的過濾網板，將內腔體分成原液腔和合格液腔，原液進入口與原液腔連通，合格液排出口與合格液腔連通。本機具有單位空間內液體過濾面積大、速度快、流量大、效率高的特點。

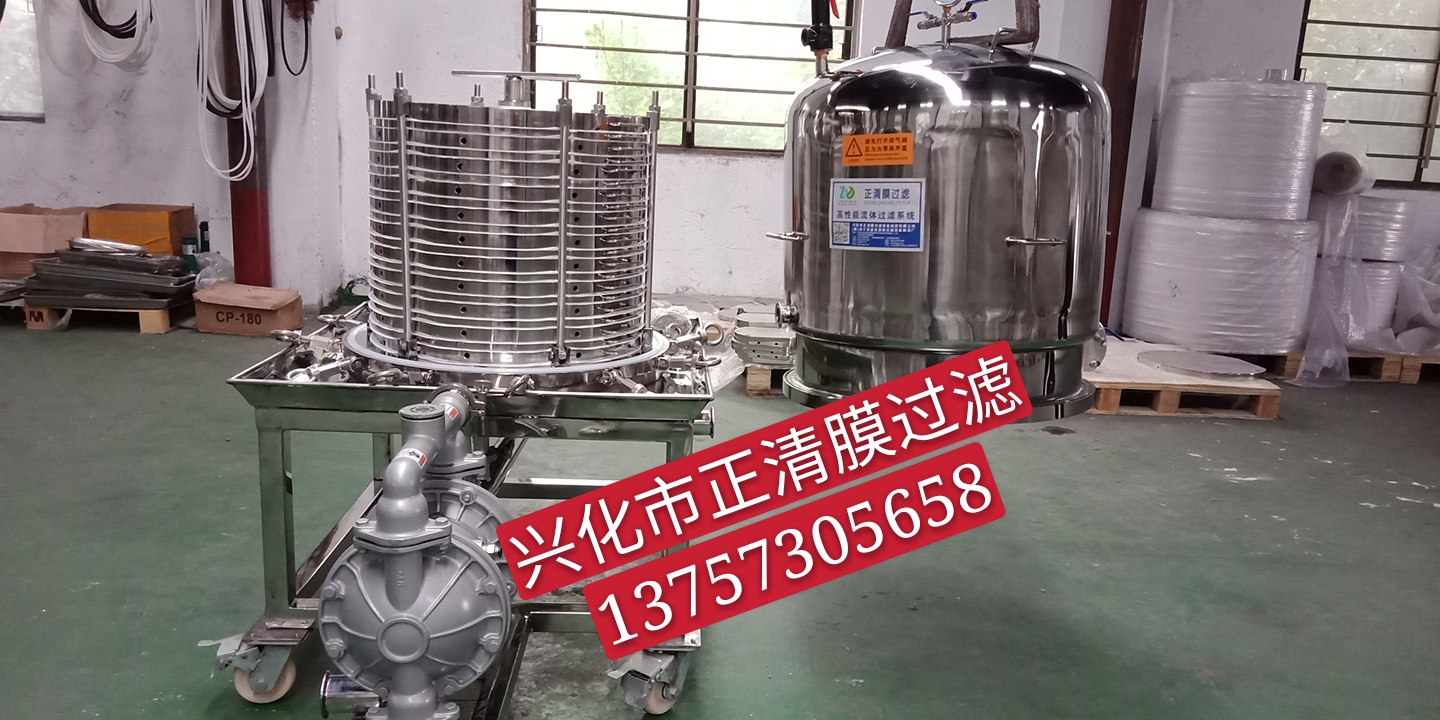

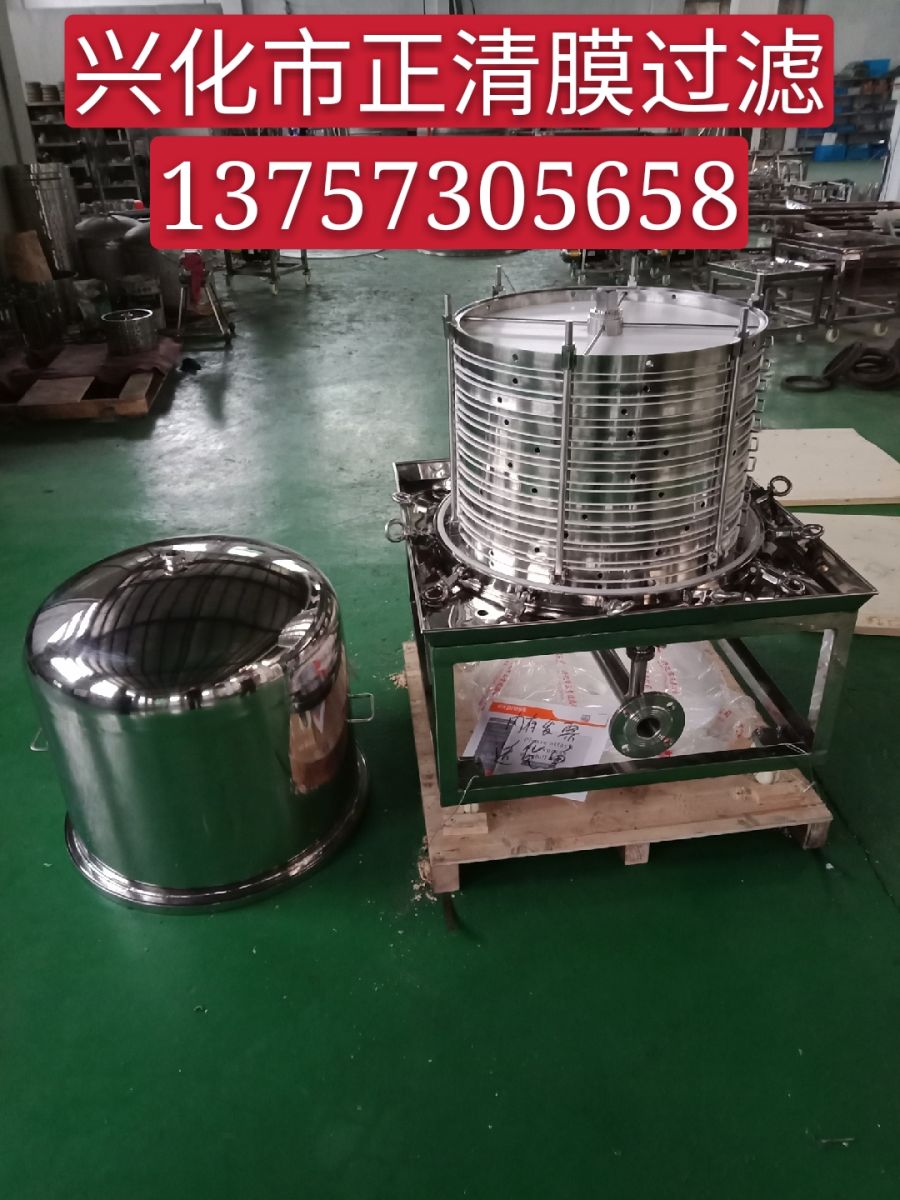

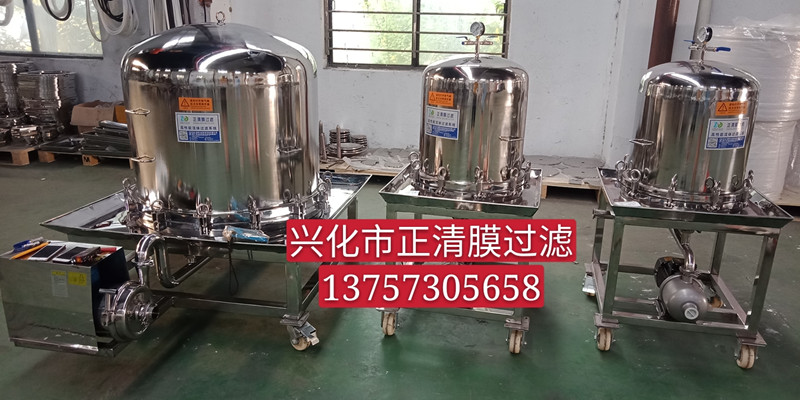

本機內過濾裝置是由多層重疊過濾網板組成，可根據用戶需要的流量大小選擇過濾機的規格，還可以根據用戶的要求特制液體在保溫狀態下的不同規格的過濾機，同時，本廠還為用戶提供配套泵和不配套泵兩種過濾機的選擇。過濾機和泵安裝在移動平臺上，清洗后可異地過濾其他液體，一機多用。
另外，本機針對化工、制藥、精細食品、生物化工、環保等行業在液體過濾中，某些液體固態顆粒雜質含量較高，如頻繁沖洗勢必影響生產周期和效率的情況。也可為用戶設計增大過濾機腔內容積，使得在原液過濾中能夠按要求容納更多的固態粉末固體和顆粒雜質，使生產正常。
2、操作簡介：
打開容器按要求在濾網上、下面放入濾布（或?yàn)V膜、濾紙），上緊支桿，蓋好壓蓋，上緊法蘭羅拴使其密封。打開排氣口閥、打開進液閥原液受壓力進入過濾機中，當原液充滿過濾機后，關閉排氣口閥。過濾機內就會保持一定的壓力，在一定壓力的作用下原液進入腔體，原液滲透過所需要細度等級的濾布（或?yàn)V膜、濾紙）即能獲得合格的濾液，微笑雜質顆粒被濾布（或?yàn)V膜、濾紙）捕捉截留在腔內，從而完成過濾工藝。在過濾過程中操作員應注意壓力表的變化，當壓力表指針由低到高指向2kg時表示容器內有較多物料需要打開清理。
技術參數
| 規格 |
層數 |
過濾面積(M2) |
濾材尺寸 |
過濾壓力(MPa) |
理論水流量(t/h) |
存活性炭 |
| ZQMCD-Ф300 |
10 |
0.7 |
Ф310 |
0.2-0.6 |
4 |
1-4 |
| ZQMCD-Ф300 |
20 |
1.4 |
Ф310 |
0.2-0.6 |
8 |
3-8 |
| ZQMCD-Ф300 |
30 |
2.1 |
Ф310 |
0.2-0.6 |
12 |
4-12 |
| ZQMCD-Ф400 |
20 |
2.5 |
Ф410 |
0.2-0.6 |
14 |
5-18 |
| ZQMCD-Ф400 |
30 |
3.7 |
Ф410 |
0.2-0.6 |
21 |
8-22 |
| ZQMCD-Ф400 |
40 |
5.0 |
Ф410 |
0.2-0.6 |
28 |
10-30 |
| ZQMCD-Ф500 |
20 |
3.9 |
Ф510 |
0.2-0.6 |
25 |
11-28 |
| ZQMCD-Ф500 |
40 |
7.8 |
Ф510 |
0.2-0.6 |
50 |
22-56 |
| ZQMCD-Ф600 |
20 |
5.6 |
Ф610 |
0.2-0.6 |
60 |
20-50 |
| ZQMCD-Ф600 |
30 |
8.4 |
Ф610 |
0.2-0.6 |
90 |
30-80 |
| ZQMCD-Ф600 |
40 |
11.3 |
Ф610 |
0.2-0.6 |
120 |
40-100 |
| ZQMCD-Ф700 |
20 |
7.7 |
Ф710 |
0.2-0.6 |
100 |
30-100 |
| ZQMCD-Ф700 |
40 |
15.3 |
Ф710 |
0.2-0.6 |
160 |
50-150 |
| ZQMCD-Ф800 |
30 |
15.0 |
Ф810 |
0.2-0.6 |
160 |
50-150 |
| ZQMCD-Ф800 |
40 |
20.0 |
Ф810 |
0.2-0.6 |
220 |
70-200 |
| ZQMCD-Ф1000 |
30 |
23.5 |
Ф1010 |
0.2-0.6 |
250 |
100-300 |
| ZQMCD-Ф1000 |
40 |
31.4 |
Ф1010 |
0.2-0.6 |
350 |
150-400 |
注：本設備尺寸大小，可以根據客戶不同需求訂做。
|
本機濾材可選用（聚丙烯濾膜、增強型濾膜、濾紙、濾布，專用脫碳過濾膜）等，可根據用戶要求選用合適的濾材。
注：微孔濾材可根據產品工藝要求進行配套，普通在0.22微米--50微米之間，如有特殊要求可為客戶定制0.1μm或其他規格。
|
